BlockMaster


Specifications

Features:
  1. Regular barrier construction.
  2. Mounting ends available.
  3. UL recognized.
  4. 4 pin styles to choose from.
FTB80 Series


Electrical
Current:10A @250V
Wire range:16 to 22 AWG
Withstanding voltage:2000V AC per min.
IR:>500M Ohms (500V DC)
Operating temp:-40°C to +95°C
Torque:7 lb-in
Materials
Housing:Thermoplastic (UL94V-0)
Terminal:Brass, tin plated
Screw:M3 combo head w/captive sems plate
Screw material:Steel, Ni plated
Positions available:2 to 24 with or without mounting ends
Mounting ends:Available/ø3.2mm

StyleFrontSide
1

right angle
PC

2

centerline
PC

3

solder tail

5

extended
wire wrap

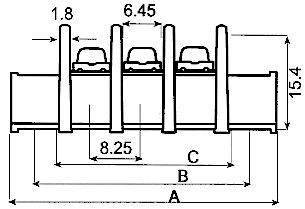

Dimensions
n=number of positions
A=(n x 8.25) + 18.5
B=(n+1) x 8.25
C=(n x 8.25) +2

Part Numbers
FTB801-02PH
FTB802-02PH
FTB803-02PH
FTB805-02PH
FTB801-03PH
FTB802-03PH
FTB803-03PH
FTB805-03PH
FTB801-04PH
FTB802-04PH
FTB803-04PH
FTB805-04PH
FTB801-05PH
FTB802-05PH
FTB803-05PH
FTB805-05PH
FTB801-06PH
FTB802-06PH
FTB803-06PH
FTB805-06PH
FTB801-07PH
FTB802-07PH
FTB803-07PH
FTB805-07PH
FTB801-08PH
FTB802-08PH
FTB803-08PH
FTB805-08PH
FTB801-09PH
FTB802-09PH
FTB803-09PH
FTB805-09PH
FTB801-10PH
FTB802-10PH
FTB803-10PH
FTB805-10PH
FTB801-11PH
FTB802-11PH
FTB803-11PH
FTB805-11PH
FTB801-12PH
FTB802-12PH
FTB803-12PH
FTB805-12PH
FTB801-13PH
FTB802-13PH
FTB803-13PH
FTB805-13PH
FTB801-14PH
FTB802-14PH
FTB803-14PH
FTB805-14PH
FTB801-15PH
FTB802-15PH
FTB803-15PH
FTB805-15PH
FTB801-16PH
FTB802-16PH
FTB803-16PH
FTB805-16PH
FTB801-17PH
FTB802-17PH
FTB803-17PH
FTB805-17PH
FTB801-18PH
FTB802-18PH
FTB803-18PH
FTB805-18PH
FTB801-19PH
FTB802-19PH
FTB803-19PH
FTB805-19PH
FTB801-20PH
FTB802-20PH
FTB803-20PH
FTB805-20PH
FTB801-21PH
FTB802-21PH
FTB803-21PH
FTB805-21PH
FTB801-22PH
FTB802-22PH
FTB803-22PH
FTB805-22PH
FTB801-23PH
FTB802-23PH
FTB803-23PH
FTB805-23PH
FTB801-24PH
FTB802-24PH
FTB803-24PH
FTB805-24PH
FTB801-02P
FTB802-02P
FTB803-02P
FTB805-02P
FTB801-03P
FTB802-03P
FTB803-03P
FTB805-03P
FTB801-04P
FTB802-04P
FTB803-04P
FTB805-04P
FTB801-05P
FTB802-05P
FTB803-05P
FTB805-05P
FTB801-06P
FTB802-06P
FTB803-06P
FTB805-06P
FTB801-07P
FTB802-07P
FTB803-07P
FTB805-07P
FTB801-08P
FTB802-08P
FTB803-08P
FTB805-08P
FTB801-09P
FTB802-09P
FTB803-09P
FTB805-09P
FTB801-10P
FTB802-10P
FTB803-10P
FTB805-10P
FTB801-11P
FTB802-11P
FTB803-11P
FTB805-11P
FTB801-12P
FTB802-12P
FTB803-12P
FTB805-12P
FTB801-13P
FTB802-13P
FTB803-13P
FTB805-13P
FTB801-14P
FTB802-14P
FTB803-14P
FTB805-14P
FTB801-15P
FTB802-15P
FTB803-15P
FTB805-15P
FTB801-16P
FTB802-16P
FTB803-16P
FTB805-16P
FTB801-17P
FTB802-17P
FTB803-17P
FTB805-17P
FTB801-18P
FTB802-18P
FTB803-18P
FTB805-18P
FTB801-19P
FTB802-19P
FTB803-19P
FTB805-19P
FTB801-20P
FTB802-20P
FTB803-20P
FTB805-20P
FTB801-21P
FTB802-21P
FTB803-21P
FTB805-21P
FTB801-22P
FTB802-22P
FTB803-22P
FTB805-22P
FTB801-23P
FTB802-23P
FTB803-23P
FTB805-23P
FTB801-24P
FTB802-24P
FTB803-24P
FTB805-24P
